過熱水蒸気とは?

過熱水蒸気とは、100℃以上に加熱した気体状態の”水”のことです。
この高温の水蒸気を使って対象物を乾燥したり、殺菌したり焼成します。
過熱水蒸気の特徴は、通常の熱風が「対流伝熱」だけで熱を伝えるのに対し、「凝縮伝熱」「輻射伝熱」「対流伝熱」の併せ技で熱を伝えることにあります。
このため、熱風と比べて、熱を伝える効率が極めて高いのです。

また、処理室が水分子で満たされますので、低酸素状態で対象物が処理される、という特徴があります。

過熱水蒸気のメカニズム

当社の過熱水蒸気装置の特徴

当社の過熱水蒸気装置は、独自の方式を採用しており、他装置に比べて次のような特徴があります。

項目 弊社装置 熱風乾燥炉 一般の過熱水蒸気装置
イオン交換装置 不要 不要 スケール防止のため必要
101℃飽和蒸気発生器 不要 不要 大きなボイラーが必要
過熱水蒸気(質) 60%は水蒸気、残りはN2,CO2 100%水蒸気
装置始動時間 約20分 約5分 約30分
必要な量の水蒸気を水から瞬時に作る ボイラー内に熱湯を溜める等、余分な処置が必要
熱エネルギー効率 燃焼エネルギーのほとんどを過熱水蒸気生産に使う 飽和蒸気製造と、過熱水蒸気製造の熱源が別でコストの高い電気を使う場合が多い
装置価格 安い 高い
ランニングコスト 安い 高い
維持管理費 安い 高い 高い
装置の大きさ
処理時間 短い 長い 短い
殺菌性 ◎(熱+赤外線) △(乾燥状態で熱) 〇(熱)
澱粉アルファ化

過熱水蒸気装置ラインナップ

当社は、過熱水蒸気発生エンジンとして、処理量に応じて、大型、中型、小型の3タイプを用意しています。
また、ご使用の目的に応じて、キルン式、縦型落下式、ベルトコンベア式、棚式などの処理方法をご提案いたします。

【過熱水蒸気発生装置】

型式 大型装置
SHS-10L
中型装置
SHS-5M
小型装置
SHS-3S
熱量 10万kcal (開発中) 5万kcal 3万kcal
寸法 W000×D000×H000 W1100×D2035×H2200 W770×D1120×H1550
電源 100V(50/60Hz)
熱源 LPガス
使用温度 250℃~500℃ ※排気温度
最大蒸気量の温度帯 250℃~300℃
水ノズル数 4本
炉体の形状と断熱材 筒型/セラミックウール材
炉内の構造 3分割構造(燃焼/水蒸気発生/温度調整エリア)
排気口径 100A 90A 90A

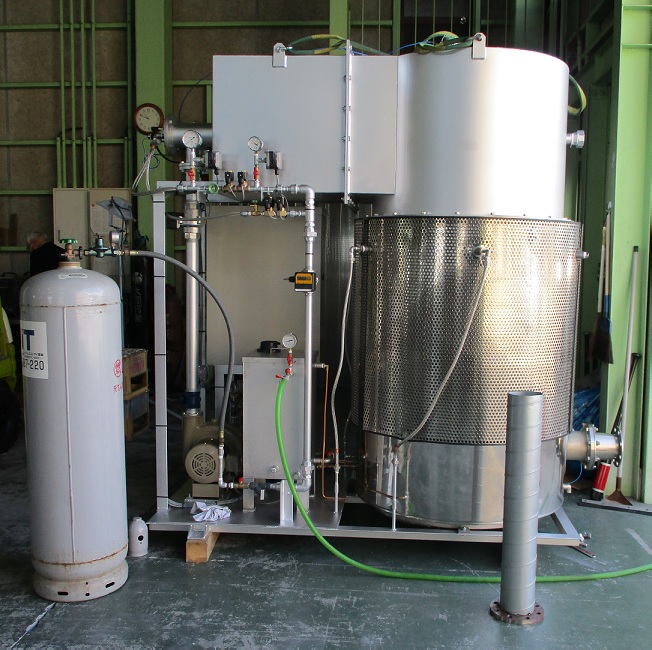

中型装置
車載SHS



【処理炉】

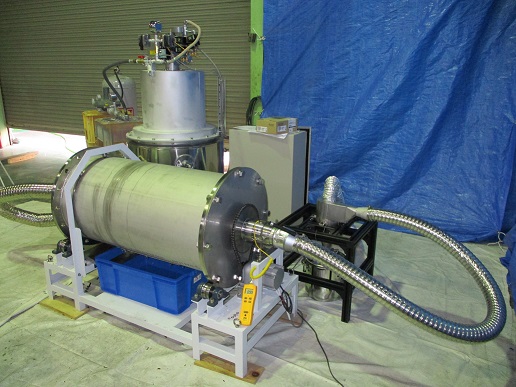

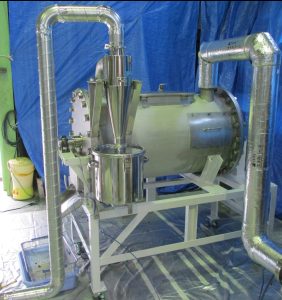

キルン炉

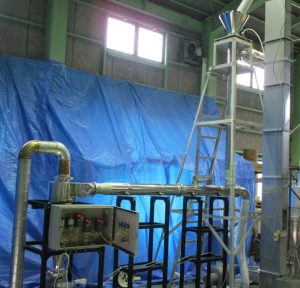

縦型落下式
